Como es natural, existe la Fundación pública, con sus archivos colgados en nuestra página web, nuestros estatutos, nuestro código ético, nuestros artículos… y existe una parte que, sin ser secreta, no solemos hablar de ella. Esta es la parte del día a día. Por definir, podéis ver, en la web, nuestras fotos, nuestras macros y micros, los reportajes de trasmochos, etc, pero hay proyectos, a veces personales, a veces en colaboración con terceros, que, o bien solo tienen interés para unos pocos, o bien están comprometidos, digamos que son privados.
Otra de las cosas que solo mostramos “de pasada” es nuestra forma de trabajar. No por nada, es que dedicamos mucho tiempo a construir imágenes como esta mosca del vinagre, que abre el artículo, pero lo importante es el resultado, todo el rollo de “hacer” la foto es poco interesante, solo trabajo… ¡Hasta que nuestra Directora de comunicación nos ha dado un toque!
Hace tiempo, en una conversación informal, comenté que lo más importante de nuestra Fundación no era el archivo, eran los más de cuarenta años de experiencia que nos avalan, llegamos, incluso, a publicarlo en un artículo, https://fundacionpepbonetcapella.com/el-futuro-de-la-fundacion/ Esto es lo que nuestra compañera nos ha sugerido “compartir”, acompañar nuestro archivo con el “¿cómo se hizo?” Que el público pueda entender que hacer macro fotografía es algo serio, que es más complejo que sacar fotos con el móvil… De hecho, en nuestro archivo MASTER tenemos una carpeta específica de COMO SE HIZO, donde vamos dejando constancia de algunos “inventos” de atrezzo.
Entonces volvamos a nuestra Drosophila. Hacer una toma con este nivel de definición no consiste en un “clic”. Para los fotógrafos de macro no hace falta explicar mucho, para quien no tiene experiencia si que habrá que hacerlo.
El primer punto empieza mucho antes que la mosca, hay que elegir un equipo que esté a la altura. En nuestro caso, y más pensando que los archivos de la Fundación están destinados a documentación, empezamos con una cámara de formato medio, una Fuji GFX50 de sensor 44×33 mm y 51 Mpx, ¡unos píxeles como baldosas!. Cada foto tiene que ser reproducible en casi cualquier medio, seria un desastre que se pretendiera hacer una carteleria y las fotos no tuvieran calidad suficiente… o que el científico que usara la foto estuviera interesado en un minúsculo detalle para publicar y la foto no diera para el recorte. Con 8000×6000 píxels hay bastantes garantías de calidad.
Teniendo la cámara, hay que elegir objetivo. Hace muchos años, antes de la Fundación, compré un objetivo MACRO para una Mamiya de formato medio… ¡y me decepcionó! No porque fuera mal objetivo, que era muy bueno, me decepcionó por “limitado”. Yo quería macros y macros extremos y el objetivo “comercial” llegaba a “X1”… según la definición de libro ERA MACRO, así, con mayúsculas, pero yo soy más “macro-extremista”.

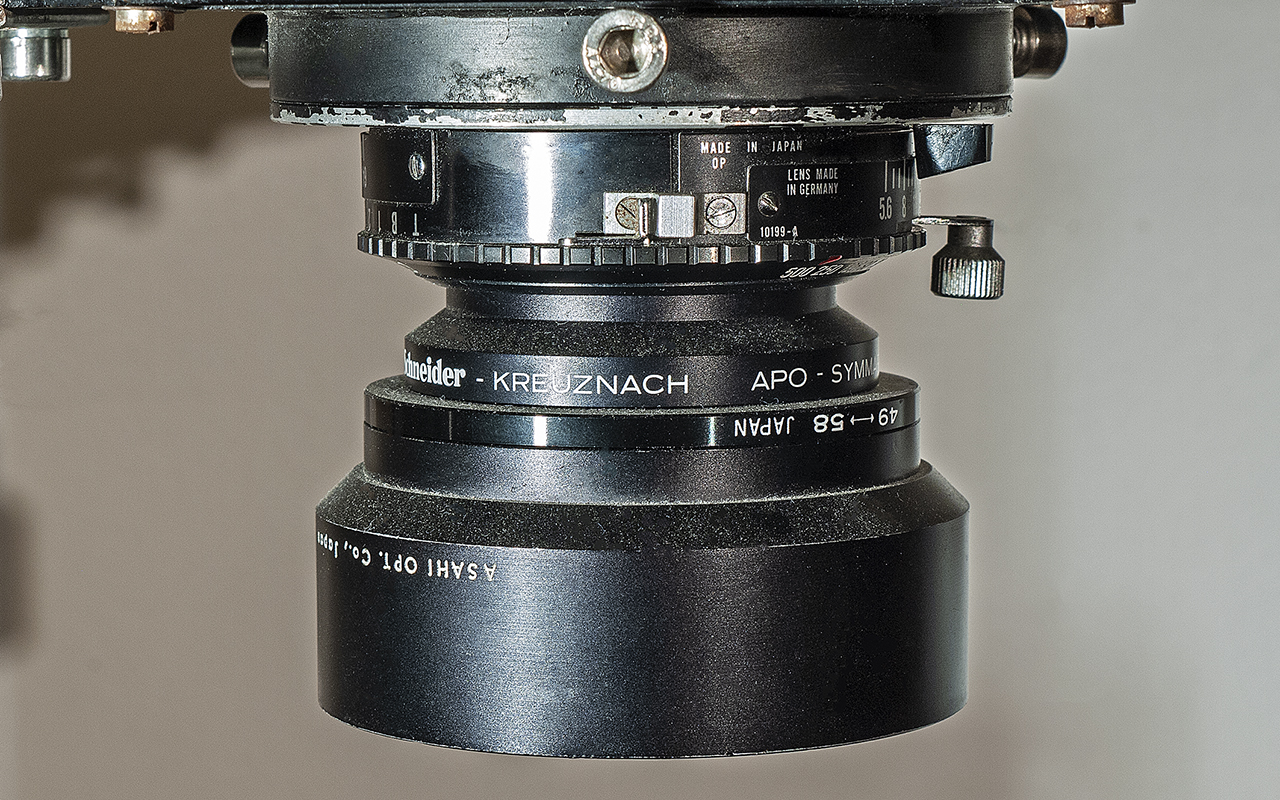

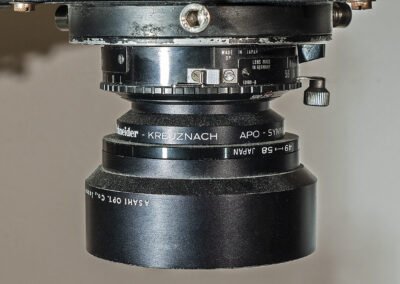

En aquel momento, y hablo de hace muchos años, de cuando empezó a gestarse el archivo de la Fundación, decidí salir de la zona de confort y aprender lo necesario de óptica para controlar mi equipo. Fue cuando monté mi primer fuelle, con un objetivo PROFESIONAL, un APO SYMMAR 135 para cámara técnica, engorroso de manejar, pero de un nivel de calidad superior.
Lleva Más de treinta años de servicio y sigue al pie del cañón. Con un fuelle de 70 cm este objetivo es el responsable de todos los macros, entre X0,5 y X5. De hecho, más de la mitad del archivo de la Fundación hay que agradecérselo a este objetivo.

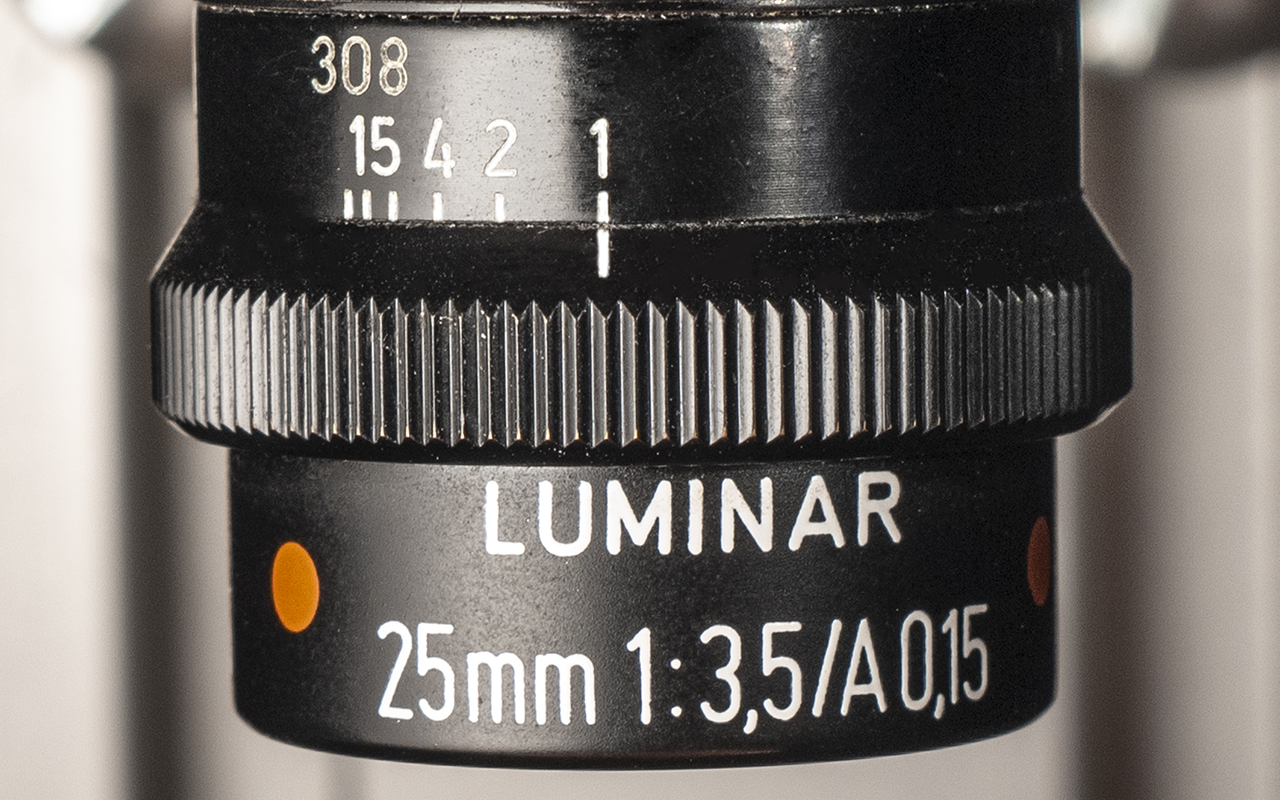

Con esta solución dominada, ya “fundacionados”, el X5 nos quedaba corto. Hubo que pensar en ampliar y la solución fue un objetivo Karl Zeiss, un Luminar de 25 mm. Un objetivo con una mínima difracción, con una calidad óptica muy alta y que se podía usar hasta X15 al 100% y hasta X25 con alguna pérdida asumible.
Como se ve en las fotos siguientes, usamos una cámara comercial, una Fuji GFX50R, pero los objetivos, el Apo Symmar y el Luminar, con sus fuelles, son más “dedicados”, incluso más artesanos.
Esto ha sido solo una breve introducción, si queréis profundizar, en nuestro blog, https://fundacionpepbonetcapella.com/blog/, hay al menos diez artículos explicando cómo funcionan nuestras cámaras, incluso cómo las hemos construído.
Y, ahora si, podemos empezar a hablar de la mosquita, se trata de hacer una macro extrema a este bichito
Está claro que “bichito” es textual, pero es que nosotros nos dedicamos a “eso”. La foto que véis, comparada con el ojo de una aguja, es un recorte de una toma X2, mientras que la foto de portada, con todo el detalle que presenta, es un fotograma entero X15. ¡Y aquí empiezan nuestros problemas!
Exigir tanta calidad y definición tiene un precio. Para evitar la difracción hay que disparar con el diafragma muy abierto, pero esto implica no tener profundidad de campo. Concretamente, el Luminar, ampliado a X15, presenta una profundidad de campo “útil” de 25 micras, aclaro, 0,025 milímetros. Un cabello humano oscila entre 40 y 120 micras, menos campo que el cabello más fino. Para hacernos una idea, con este objetivo y esta ampliación no se puede enfocar toda la cara, no podríamos hacerle a la mosca una foto de DNI.
¡Menos mal que la tecnología nos ayuda! La única solución práctica proviene de la tecnología digital. Las fotos las tomamos en digital porque existen programas de apilado, capaces de identificar los píxeles enfocados de los que no lo están y hacer un montaje, solamente con píxeles enfocados. Para el tamaño de la mosca, algo más de 2 milímetros, con 66 planos separados 0,025 mm pudimos cubrir todo el volumen. En las cuatro fotos anteriores (cogidas al azar entre las 66) se ve perfectamente que una enfoca en una rodilla, otra en las piernas, otra en parte del ojo y cuerpo y la última en pelos de la cabeza y ala. En realidad cada una de las 66 definía unos puntos bien concretos, separados unos de los otros por 25 micras. Primer problema, ¡prueba superada!
Actualmente la calidad de referencia universal es el móvil, esa foto automática que nosotros no controlamos… ¡y que sale muy bien! Nada que objetar, para guardar un recuerdo de los niños o de la abuela y verlo en el móvil sobra calidad y precisión. Pero si esta foto está destinada a un biólogo que investiga sobre vete tú a saber qué, la medida exacta de los micro pelos o la exactitud del color son importantes. En este caso cada una de las fotos debe tomarse en RAW. El RAW no es mejor que nada, de hecho es un engorro porque hay que “revelar” cada una de las fotos, da trabajo. Su única ventaja es que es auténtico, el RAW es, exactamente, lo que ha tomado la cámara, con todos los errores de luz y color que puedan haber sucedido. TODAS las cámaras presentan sus fotos “procesadas”, en TIFF o JPG. Internamente llevan un programa automático que reajusta luces, colores y contrastes para dar una imagen nítida y agradable. Otra vez nada que objetar si solo nos interesa la estética de la foto… pero podría ser una foto irreal, podría tener modificaciones, según le plazca al programa de la cámara… ¡y engañaríamos al investigador!
Entonces las 4 fotos de muestra, en realidad las 66 del trabajo, se tomaron en RAW y se procesaron una a una para ajustarlas, lo mejor posible, a la realidad. Las diferencias son mínimas, puesto que la toma ya se hace controlada, con la luz adecuada y con la iluminación precisa, pero este trabajo de revelado de las 66 fotos garantiza una mayor precisión en color, contraste y foco.
Y, ya con un archivo TIFF de las 66 fotos, siempre de 16 bits para que no se pierda ningún matiz en ninguna de las fotos, el programa de apilado puede hacer su trabajo, crear la foto de la izquierda de las dos de abajo, con un foco exquisito en “toda la mosca”.
Si nos fijamos, tomando el gris del fondo de referencia, la foto tiene una ligera dominante, entre rojo y magenta, poca pero se nota. Además, la mosca, manteniendo sus costumbres, estaba sucia. Entonces, el último paso consiste en “poner la foto bonita”, lo que hace cualquier cámara “de oficio”, pero sobre una imagen lo más real posible. Con un programa de tratamiento de imagen quitamos todas las pelusas, motas y otras suciedades, ajustamos el color, exactamente al gris neutro y, ya que estamos, ajustamos luces y contrastes para que la mosca se vea “límpia”.
Todo este proceso, “hacer” la foto de la mosquita, nos ha ocupado una mañana, tres o cuatro horas de trabajo, entre montar el set, iluminarlo, hacer las 66 fotos, revelar los RAWs, apilar los TIFF resultantes, corregir los errores de apilado (que haberlos “haylos”) y limpiar porquerías y ajustar luces y contrastes. Ahora que hemos terminado de “hacer” la foto, ya la podemos convertir a 8 bits y ya podemos compartirla con vosotros o emplearla en este artículo.
Y si, prácticamente TODAS las fotos que podáis ver del archivo de la Fundación han seguido este proceso. Por ejemplo la foto de la mosca, comparada con la aguja, en realidad son 10 tomas y se ha hecho única y exclusivamente para este artículo. También hacemos microscopía, fotos X20 y X50 que, algún día, pondremos en otro artículo como este. La diferencia básica está en la profundidad de campo, que cae de 25 micras a una micra escasa, ¡25 veces menos profundidad de campo! Pero bueno, como escribe Michael Ende en su “Historia Interminable”, esta es otra historia para contar en otro momento.
“ESTO” es lo que os ofrecemos cuando la Fundación os ofrece colaboración. Por eso hemos llegado a la concusión que lo más importante de la Fundación no es su archivo, todo y ser una joya. Lo importante es que, a estas alturas, todas estas técnicas que os hemos contado las dominamos y nuestra ilusión es legarlas a la humanidad… decimos esto porque no tenemos ningún inconveniente en enseñar a quien quiera aprender… Y, si le ha gustado, ¡cuénteselo a sus amigos!
