Ya es costumbre que, al año, hacemos algunas salidas, entre vacaciones y trabajo. Salimos por espíritu aventurero, pero siempre con equipo fotográfico, siempre dispuestos a “engordar” el archivo de la Fundación.
Esta vez se nos antojó Ordesa, pero, por cuestiones de agenda, tenía que ser la primera semana de noviembre. Estamos mal acostumbrados, vivir en el paraiso mallorquín nos desconecta de la realidad de la montaña. Buscamos camping en Torla, en Broto, en Fiscal, ¡todos cerrados!, claro, a principios de noviembre ya puede nevar, las tuberías se congelan, los servicios ya no pueden cumplirse en altitudes que se acerquen a los 1000 msnm.
Lo mejor que encontramos fue en Labuerda, el camping “La Peña Montañesa”, en honor al cual ponemos esta foto de portada, Peña Montañesa a la luz de la Luna llena. Un camping a 553 msnm, abierto todo el año porque a esta altitud aun se puede ofrecer servicio, todo y que haga frío.
Nuestro sistema, instalarnos en un camping para tener servicios, y hacer salidas en nuestros trikes de no más de 15 a 20 km, explorando alrededores.
Digamos que esta es la zona de Monte Perdido, vista desde el valle de Pineta.
¡Y esto es el Pirineo en otoño! Interior del Valle de Pineta.
Nuestro interés en este viaje era la otoñada. Poniendo la nota científica (y pedante) al escrito, nuestro interés estaba en los carotenoides y las antocianinas que aparecen al descomponerse la clorofila por falta de luz solar.
Para nosotros estar presente en este espectáculo del Desfiladero de la Inclusa, en el valle de Xistau y ver la caída de la hoja ha sido un auténtico placer. Por descontado que, ya que teníamos coche, aunque residiéramos a unos 50 km por culpa del frío, si que nos acercamos a Ordesa… ¡era obligado!
Esta vista del Circo de Cotatuero y el río Arazas bien valía el viaje. O esta espectacular otoñada en un hayedo.
O, ¿por qué no?, esta otra vista del Arazas con el cauce enrojecido por las hojas caídas.
En realidad solo fueron 6 días hábiles de fotografiar, fotos para el archivo escasas 50 fotos que lo merecieran pero, eso sí, todas fotos de muy alta calidad. En lo que a paisaje se refiere, hace años, desde que nos pasamos a digital y la informática lo permite, casi siempre hacemos fotomontaje. Esto hace que nuestros paisajes suelan ser panorámicos, que abarquen entre 120º y 180º de la realidad, pero es que, al ser fotomontaje de varias fotos, entre 4 y 20 fotos, sumamos la información de cada una de ellas y todas estas fotos que os mostramos, los originales son de más de 25.000 píxeles en anchura, algo interesante para poder usar estas fotos en decoración, al ser posible sacar copias de varios metros de anchura. Por ejemplo la decoración de nuestra casa.
Seguimos siendo especialistas de lo minúsculo, pero una parte de nuestro archivo la dedicamos al entorno natural, al paisaje, al bosque, a sus árboles. Para nosotros, tan importante es el polen, como la flor, como la planta, como el entorno donde crece… ¡todo es naturaleza!
Si este artículo te parece interesante, o te parece interesante lo que pretendemos, estamos a tu disposición… es más, coméntalo con tus amistades porque nuestra filosofía es colaborar con todo el mundo. Nuestra intención, siempre, es unir soluciones a necesidades… en lo que a documentación se refiere, en lo que sabemos hacer.
Tenemos un nuevo seguidor que nos saludó y nos contó que empezaba sus “primeros pinitos” en micro fotografía con microscopio. Saludos, Rafa.
Nos ha parecido interesante hacer un repaso de algunas cosas que ya hemos publicado, sueltas, en otros artículos. Cuando empezamos a hacer fotos con microscopio, en un aparato prestado por el Jardín Botànico de Sóller, nos fiamos de la experiencia que ellos tenían, incluso las dos o tres primeras fotos las hicimos con su cámara… pero, según nuestros estándares, la calidad fotográfica que ellos usaban estaba muy por debajo de nuestras exigencias. Esto nos llevó a sustituir su compacta por una PANASONIC formato MICRO 4/3, no era nuestro ideal, pero era lo mejor que teníamos a mano y usar microscopio era una “emergencia” para algunas carencias del libro que estábamos escribiendo (DIÀSPORAS Fruits i llavors de la Flora balear DISPERSIÓ, publicado en trilingüe) Funcionó y la publicación fue de calidad.
Ante nuestra nula experiencia en el tema, nos llamó la atención que se colocaba la cámara “con objetivo”, sin ningún ocular, en el “tercer ojo” de un microscopio trinocular. Hubo que estudiar para entender cómo iba la composición óptica.
En microscopios de cierta calidad, el objetivo suele ser “corregido a infinito”, veamos que significa esto.
Recordemos, algo llevamos escrito sobre el tema, que la luz, si encuentra obstáculos en su camino intenta rodearlos. Sucede algo parecido a las corrientes de agua, si en un río o canal hay una piedra o rama estorbando, el agua (que puede llegar mansa) sale del obstáculo formando remolinos. La luz, en su camino, tiene comportamientos parecidos, se le llama difracción y desmejora la imagen. Una experiencia de difracción que todo el mundo conoce es que la luz reflejada en un CD forma colores de arcoiris, ello es debido al microscópico grabado de la superficie del CD, la luz que llega al CD se refleja siguiendo caminos aleatorios, no se refleja, límpia, como en un espejo. Esto demuestra que la luz es muy sensible a interferencias en su camino.
Por eso, en los objetivos fotográficos, que tienen diafragmas, láminas que “estorban el paso de la luz”, siempre con la mejor intención de regular la exposición y, de paso y como regalo añadido, regular la profundidad de campo, conforme vamos cerrando diafragmas vamos aumentando los problemas de difracción. Lo normal es que el objetivo sea ópticamente perfecto hasta, más o menos, la mitad de diafragmas. A partir de ahí empieza a perder calidad.
En microscopía, y debido a que los campos de observación son muy pequeños, no nos podemos permitir “ninguna pérdida”, hay que sacar el máximo rendimiento a la física. Y, por eso, empezamos con que la pupila de entrada de un objetivo de microscopio suele ser muchísimo mas grande que el objeto a observar. En nuestro caso, tenemos un objetivo 50X que nos reproduce con gran calidad un campo de 0,88×0,66 mm. Pues bien, para esta miniatura, el objetivo tiene una pupila ¡de 17 mm de diámetro! Que la luz que nos interesa, la del objeto a observar, ¡ni siquiera se acerque a las paredes, que no roce nada!
Además, en el caso del microscopio, actualmente, es normal intercalar objetos ópticos, como divisores de haz, para mirar con los dos ojos, por comodidad, o para acoplarle una cámara y dejar constancia en un documento de la imagen vista. El objetivo de microscopio, al igual que una lupa o un objetivo fotográfico, debería crear una imagen. De hecho, hasta allá los años 70 eso era así. Los microscopios antiguos solian ser de mirar con un solo ojo y con objetivos que se enfocaban en un punto, normalmente entre 150 y 200 mm de distancia focal, creando una imagen y donde se colocaba el ocular, casi como cualquier objetivo de cámara, que donde se forma una imagen colocamos el sensor… Y si se quería una imagen, el observador la pintaba. Este estilo de trabajo le valió un Nóbel a Santiago Ramón y Cajal.
Como que intercalar objetos ópticos en el camino de un rayo perfectamente enfocado podría alterar gravemente este enfoque, en cuanto a geometría y color, se ha ido estandarizando que los objetivos de microscopio, además de evitar la difracción, la salida de luz no implique ningún enfoque, sale un haz de rayos perfectamente paralelo, “enfocado a infinito”, de tal manera que tenemos una imagen de gran calidad, pero no visible. Ahora resulta bastante fácil y, sobre todo, sin interferencia a la imagen microscópica, colocar los prismas, espejos y lentes que nos de la gana sin perder más que la calidad de la óptica añadida, pero respetando “la microscopia”.
Entonces, volviendo al principio de este artículo, volviendo a hablar de fotografía a través del microscopio, los microscopios trinoculares incorporan internamente prismas que separan la imagen infinita del objetivo. Un prisma desvía la imagen del objetivo a una lente de campo que, ésta si, enfoca la imagen infinita en un punto y este punto se reparte con otro prisma a dos oculares para mayor comodidad de observación. Otro prisma dirige la imagen enfocada a infinito, sin modificar, al “tercer ojo” del microscopio, para que podamos acoplar una cámara… pero, ¡ojo!, si no lo remediamos, en este tercer ojo no hay imagen, está la imagen enfocada a infinito, de alta calidad, directa del objetivo pero esto no nos creará ninguna imagen sobre un sensor, solo una mancha luminosa sin definir.
Esto es lo que encontramos en el microscopio del Jardín, y entonces descubrimos que era imprescindible colocar una “lente de tubo” que convirtiera el enfoque infinito en un “punto de enfoque”. En principio puede servir cualquier lente de aumento, cualquier lupa, para el efecto de enfocar en un punto, pero hay más. El fabricante del objetivo, al establecer una magnificación, nuestro objetivo 50X por ejemplo, lo construye con unas medidas determinadas. La luz saldrá enfocada a infinito, pero sera 50X cuando se use una lupa determinada, que el fabricante indicará en el objetivo (como en los objetivos finitos también indicaba a cuántos milímetros se formaba la imagen) Si usamos una lupa más o menos potente, respecto a la indicación del fabricante, tendremos una imagen perfecta, pero no tendrá por qué coincidir con la magnificación indicada en el objetivo, podrá ser mayor o menor de nuestro 50X. Además, convendrá que la lupa sea de calidad, si tiene aberraciones cromáticas o geométricas se las incorporaremos al “magnífico objetivo de enfoque infinito”.
Ahora ya empezamos a entrar en el vocabulario del fotógrafo macro, si decimos que “esto es un macro 1:1 o 50X”, queremos decir que la imagen sobre el sensor es, exactamente, igual a la imagen original o 50 veces mayor. Si no hay implicaciones científicas, el tamaño puede no importar. Que el tamaño real de la araña sea de 15 mm o de 1,5 mm puede dar fotos igual de bonitas, pero no le parecerá igual al biólogo que la esté clasificando o estudiando. ¡Para nada seran la misma familia!
Los valores comunes que usan los fabricantes para la lente de tubo, necesaria para restituir una imagen visible, son f = 164,5 mm, 180 mm, 200 mm y 250 mm. Simultáneamente, si accedemos a las características técnicas del objetivo en cuestión, el fabricante suele recomendar un tamaño de sensor para aprovechar la imagen creada al 100%.

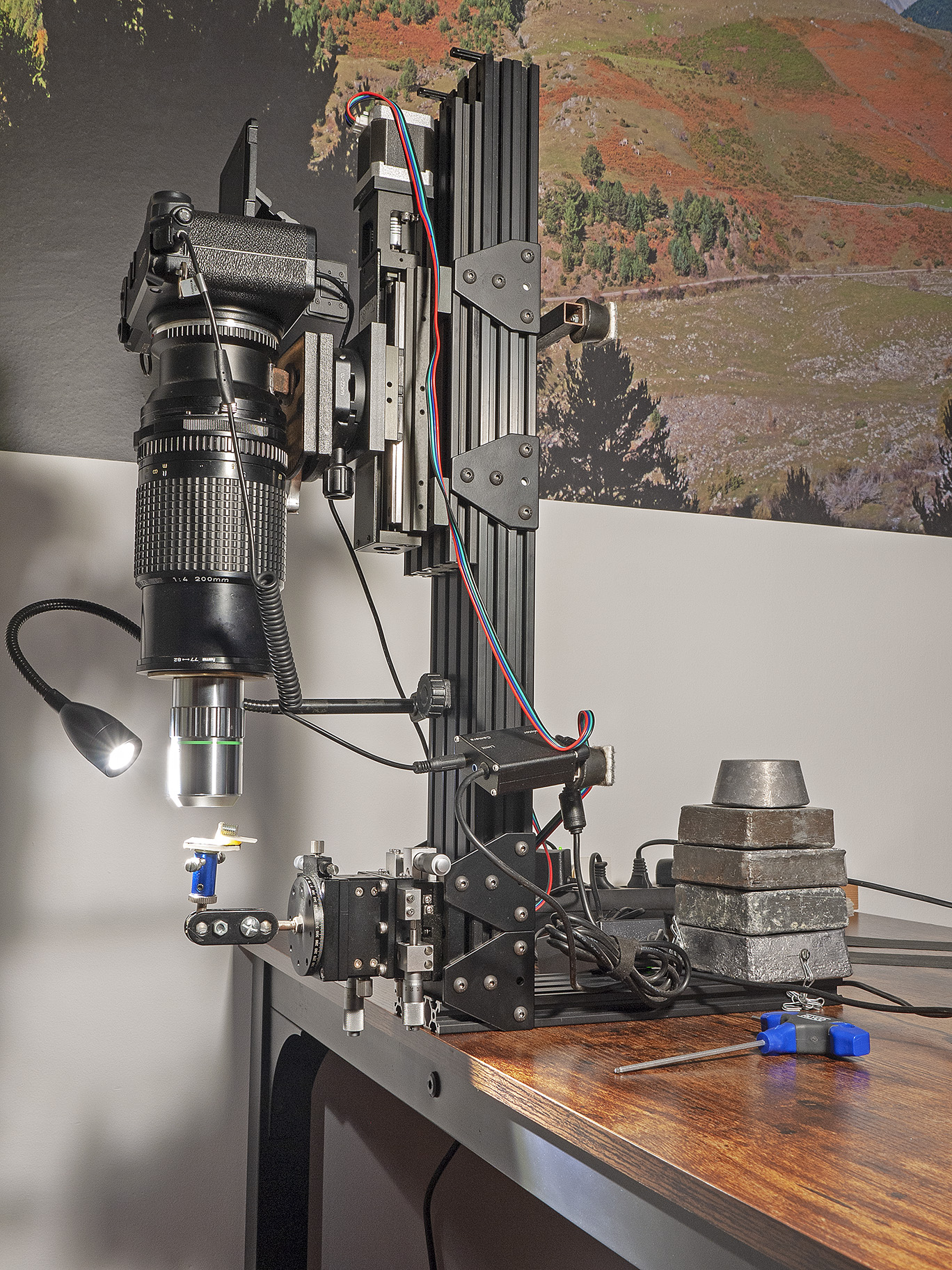

En el mercado, para poder usar objetivos de microscopio, corregidos al infinito, como objetivos de cámara existe la marca RAYNOX, especializada en fabricación de lentes auxiliares para modificar ópticas estandar, conversores macro, conversores tele y, lo que nos interesa ahora, lentes de tubo, de las distancias focales citadas, para convertir en finitos objetivos de microscopio de corrección infinita. Una lente Raynox y un cuerpo de cámara es una solución muy usada en micro fotografía.
La otra posibilidad es recurrir a un objetivo fijo de cámara, cuya distancia focal coincida con las especificaciones del fabricante del objetivo de microscopio. Puede ser una buena solución por varias razones. En primer lugar, si es un buen objetivo tendrá buenas correcciones de color y geometría, no apareceran los colores del arco iris ni veremos imágenes deformadas en los bordes. Además, el fabricante del objetivo lo habrá ajustado perfectamente para que, enfocado a infinito, cubra el sensor sin viñetear. Y un objetivo siempre es el equivalente a una lupa de la misma distancia focal, de mejor calidad que un cristal “pelado”.

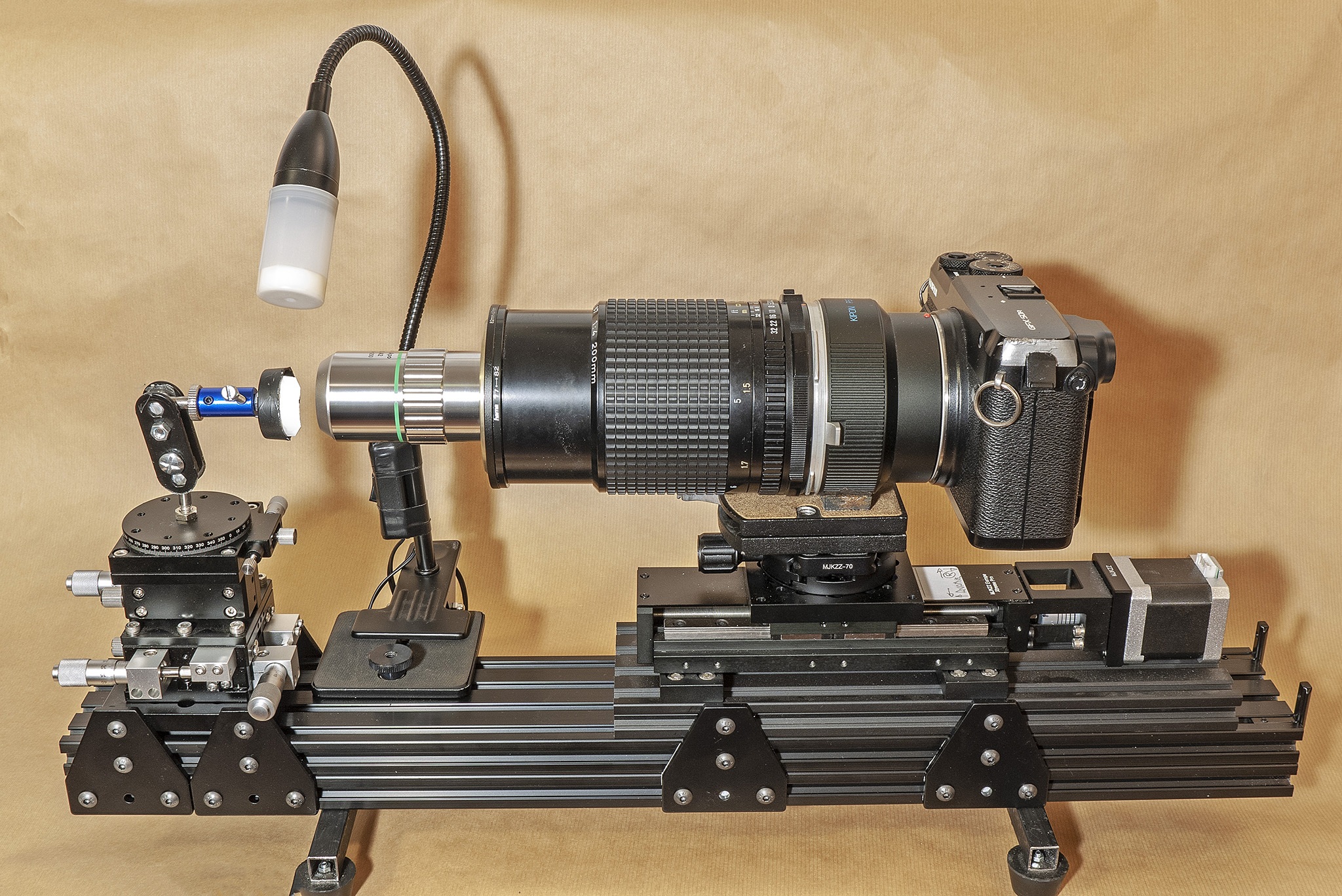

Si acoplamos nuestra cámara con objetivo al tercer ojo de un microscopio habrá que encontrar adaptadores de la rosca del filtro de nuestro objetivo a la rosca del tercer ojo o a la rosca de un tubo que se pueda insertar en el tercer ojo. Si no usamos nuestro objetivo, habrá que montar un “mecano” con la correspondiente lente Raynox o de otra marca (que sea de buena calidad) y la bayoneta de nuestro cuerpo de cámara. En la foto de portada mostramos la solución adoptada para incorporar un objetivo de microscopio a nuestra cámara (montado directo, sin el cuerpo del microscopio) El objetivo de microscopio va roscado a la rosca de filtro de un objetivo SMC PENTAX 67, para poder cubrir el sensor de 44×33 mm de una FUJI GFX 50R. En realidad, para hacer fotos solo necesitamos objetivo, lente de tubo y cuerpo de cámara. El resto del microscopio solo se usa para mirar… bueno, si, la mesa y portaobjetos para enfocar.
Una nota, ya que estamos en ello, en los microscopios, aunque tengamos dos oculares, uno para cada ojo, no vemos en relieve. El microscopio “solo” tiene un objetivo y “una sola” imagen. Sin embargo en las lupas binoculares, realmente, si que hay dos objetivos, tenemos visión en estéreo y, si tiene tercer ojo, la foto se hace “solamente” con uno de los dos objetivos.
Hace unos meses, para ser exactos el 18 de mayo pasado, ya lo anunciamos, por cuestiones de marqueting íbamos a hacer un reportaje de la fenología del arroz. En realidad solo nos pidieron “algunas fotos de arroz”, sin especificar, para plantear una campaña publicitaria. Nuestra respuesta fue hacer un seguimiento a una campaña, vamos, hacer un reportaje de la fenología del arroz, lo más completo posible.
Estos enfoques, algo dràsticos, aportan algo muy especial, “frescura y exclusividad”. Me explico, cualquier creador de una campaña tiene ideas más o menos estandarizadas sobre lo que quiere “decir”. Ningún problema en maquetar un grano de arroz sobre el bigote de una gamba.
Nuestro enfoque, para nada comercial, incluso con rentabilidad nula, consiste en “pegarnos” a una plantación de arroz, en pasar unos meses rodeados de granos, germinando, documentando detalles que ni sabíamos que existían, para crear un documento en el que consten “todos los secretos” del tema.
Queremos ver, y documentar, desde cómo germina un grano hasta la siega y el trillado. Como muestra de las sorpresas que van apareciendo, entre la simiente que nos regalaron apareció este “habitante”. Hechas las comprobaciones pertinentes, resulta que es, precisamente, un gorgojo del arroz, nombre científico Sitophilus oryzae, y un reportaje que se precie debe incluirlo todo… Si que es cierto que esta foto no les va a interesar a los restauradores, pero el trabajo va con miras más amplias, puede interesar a científicos, agricultores, etc.
Los primeros meses todo eran fotos de granos germinando, incluso llegamos a hacer time lapses del tema. En este hipervínculo tenéis una muestra de nuestra dedicación https://www.instagram.com/p/DNa_esmxibV/ en realidad poco más había para hacer.
Ahora el arroz ya ha crecido, en la foto de portada tenéis una muestra, crecido y espigado, está empezando a formar granos. Según la naturaleza del cereal, granos que serán semilla para su conservación como especie. Según nosotros, pequeñas cápsulas de energía, de almidón, ¡comida!
Estas espigas, cada grano de ellas, es una unidad de reproducción, en cada espícula nacerá una flor, discreta, prácticamente ni saldrá al exterior. Pero será una flor completa, tendrá su gineceo, con el ovario correspondiente y, en su androceo, habrá anteras llenas de polen para polinizar y fertilizar estos granos que, para nosotros serán paella. En esta foto tenéis un grano incipiente.
Y, ya que las plantas son seres sexuales, y nosotros siempre vamos al límite, micrografía de unos granos de polen.
omo podéis ver, siempre activos, siempre con algún proyecto en marcha. Ello no quita que no estemos abiertos a colaborar con nuevas ideas. Las instalaciones de nuestra Fundación se montaron para “DOCUMENTAR Y COMPARTIR”, nuestra divisa.
Hay momentos en los que tenemos la sensación de haber abandonado a nuestros seguidores, pero es que nuestra Fundación no es una excusa para relleno de redes sociales, las redes siempre están en segundo o tercer lugar. Ya hicimos el mismo comentario en marzo pasado, en otro artículo, http://xhl.dd1.mytemp.website/sexualidad-de-las-higueras-y-su-polinizacion/. Los trabajos propios de la Fundación a veces nos ganan y no queda tiempo para la socialización. De hecho no paramos de trabajar, por ejemplo, no hemos terminado con el tema de la sexualidad de las higueras, como se puede ver, y nos hemos puesto de obras.
A lo largo de estos años de andadura hemos buscado dónde instalar nuestra sede “pública”, donde “recibir” a colaboradores y amigos con algo de rimbombancia y, sobre todo, comodidad. La Fundación, nos hemos hartado de decirlo, está dedicada a la creación de imágenes de naturaleza, en formato macro y micro. En realidad, 40 años antes de “inventar” la Fundación, yo, a título personal, ya creaba imágenes, por puro placer, flores, frutos y semillas fueron el germen de nuestra actual organización.
La verdad es que, para mis fotos, las que hacía y las que sigo haciendo, como la de portada, me resulta más que suficiente una habitación de 2x3m… y salidas al campo. Con eso el trabajo de creación de la Fundación está asegurado, pero en tan poco espacio no caben visitas. El problema es que al crecer, al “fundarme”, al crear un equipo para compartir todos mis conocimientos y el trabajo de una vida, empieza a ser necesario disponer de instalaciones, poder reunir a varias personas alrededor de nuestras cámaras, poder sentarnos, un equipo, alrededor de una mesa y planificar reportajes o planificar apoyos a sesudas investigaciones. Incluso, por qué no, impartir cursos y conferencias, lo que se llama “crear escuela”. Vamos, que hace tiempo que necesitamos una sede pública.
Esta ha sido una de nuestras prioridades de estos últimos años, buscar sede. Tenemos un problema, que nuestra economía no es la de las grandes y famosas fundaciones, ni somos banqueros ni somos millonarios. Hace unos años, en el límite de nuestra economía, encontramos una iglesia desacralizada en un pueblo “de cuyo nombre no quiero acordarme”. Después de muchos números, de muchas previsiones, casi casi de llegar al cuento de la lechera, lo intentamos. Teníamos presupuestados todos los sacrificios que iban a ser necesarios, hasta las futuras privaciones estaban previstas… hasta que el Ayuntamiento del pueblo empezó a poner trabas, que si el local estaba acreditado “como servicios”, que si se debían cumplir toda una serie de requisitos, que si “tal cosa y tal otra” no eran legales, etc, etc. Simultáneamente, al ser “servicios”, que el Ayuntamiento se reservaba ciertos derechos y utilidades… Vamos, una especie de propuesta de “la Fundación paga y el pueblo tiene un servicio más”… Menos mal que no se incluia el derecho de pernada. ¡Nuestra pobre economía no está para regalos de este tipo!
Mientras la Fundación seguía creando imágenes le hemos seguido dando vueltas a la necesidad y hemos decidido adaptarnos “a lo que tenemos”. En el domicilio legal de la Fundación segregaremos una parte de la vivienda, algo más de 70m2, y los dedicaremos a local social.
Ya veis que ahora mismo estamos en obras, más motivos para no atender redes sociales, como se puede ver en la foto. El estudio de 6m2, donde se ha gestado una buena parte del archivo de la Fundación, “crecerá” hasta 36m2… ¡Ahora ya cabrán visitas! Es más, ya podremos impartir formaciones, crear encuentros de fotógrafos, mostrar trabajos comentados de auténticos especialistas, etc. La Fundación ya podrá “socializar”. Además, se abre un despacho de dirección y archivo, casi igual de grande, para las gestiones privadas, necesarias para nuestro funcionamiento. En previsión de la socialización habrá microondas, cafetera y frigorífico, “que las penas con pan son menos” y los servicios de higiene necesarios. Estamos creando un espacio de trabajo.
Ciertamente, el proyecto de la iglesia era más glamuroso, creaba una sede con carácter, un techo a 5m impone, dar conferencias en una tarima donde hubo un altar impone, montar el despacho de dirección en lo que fue el coro de una iglesia impone. Esta solución actual no deja de ser una oficina vulgar, pero, realmente, la iglesia se limitaba a doblar la superficie, que se quedaba en unos 150m2… ¡más bonitos! A efectos prácticos, lo único que nos limitará es que nuestros encuentros no deberán pasar de unas 15 personas mientras que en la iglesia se podían plantear actividades para más de 40… ¡limitaremos nuestra vida social… y no será tan “cuqui”!
En esas estamos. Por descontado que en cuanto lleguen todos los muebles, acabemos todas las obras y decoremos las nuevas instalaciones le daremos “el bombo y platillo” que se merece. Mientras “nos las arreglaremos como podamos”, que sabido es que vivir entre obras siempre molesta, cosa que sabe cualquier pareja.
No obstante, siempre seguiremos buscando una sede ideal; un lugar donde podamos dar todo el esplendor a nuestra Fundación social y acciones formativas y divulgativas, y que podamos asumir, quizá de un mecenas o colaborador que tenga una casa o espacio en desuso y desee contribuir a nuestros mismos objetivos y al bien social.
Seguramente todo el que lea este artículo conoce a alguien que tiene diapositivas y que “habla de escanearlas”, porque se están deteriorando, pierden color, han criado hongos, no tiene proyector, las quiere compartir, etc., etc.
Nuestra Fundación, precisamente, parte de un archivo de 3263 diapositivas de formato medio con la temática de flores y, en especial, frutos y semillas de planta autóctona balear. (De este archivo, ampliado con tomas digitales, ya ha salido un libro, http://xhl.dd1.mytemp.website/reforzando-la-idea-de-la-fundacion-he-editado-un-libro/, del que aquí hay una reseña) Nota: La Fundación tiene algo más de 3263 fotos, el resto de archivo ya es digital de nacimiento y, además, quedan algunos miles más de diapositivas, básicamente de paisajes, que con el tiempo digitalizaremos.
Hace ya algunos años que solo tomamos fotos en digital, pero esas más de tres mil imágenes químicas forman un corpus importante en cuanto a semillas y su posible dispersión y había que ponerlas “a disposición”. Para la edición del libro “DIÁSPORAS” se escaneó lo necesario, solamente las diapositivas necesarias y para el tamaño necesario para el libro. A pesar de todo, se sacaron archivos de 17 MB, más que suficientes para fotos que iban a medir 123 x 123 mm como máximo, incluso era más que sobrado para reencuadres.
Ya encaminado el libro, surgió la idea de crear nuestra Fundación y, en este momento, se planteó que nuestro archivo era algo más que editar un libro, había mucho más material que el estrictamente publicado y, además, nuestras imágenes de 53 x 53 mm permitían ampliaciones tamaño poster y, sin ningún problema, impresiones de 50 x 70 cm a máxima calidad. Esto nos llevó a reescanear, esta vez la TOTALIDAD de nuestras diapositivas y con mucho más nivel. Quizá un poco limitados por la calidad de nuestro scanner, decidimos seleccionar un tamaño de 5000 x 5000 píxeles, presentados en RGB, en formato TIF de 8 bits sin compresión, han resultado archivos de 73 MB.
Por ejemplo, del mismo Zigophyllum fabago, un detalle de las semillas, que en este artículo se presenta comprimido y con el que se podría imprimir, perfectamente, un poster de excelente calidad.
Para toda esta gente que “piensa en escanear sus viejas diapositivas”, ¡OS ANIMO A HACERLO!… pero con los pies en el suelo.
Para empezar, este proyecto de digitalización de 3263 diapositivas empezó el 28/12/2019 y ha terminado el 27/06/2022, ¡31 meses de trabajo, menuda inocentada! Entre escanear, retocar, quitar “porquerías”, ajustar luces y colores, etc., cada diapositiva se ha llevado cerca de una hora de trabajo, más de 3000 horas de ordenador “matando marcianitos”. Recordemos que la jornada laboral en España anda por las 1826 horas anuales.
En agosto de 2020 ya publicamos un artículo sobre el tema, concretamente sobre el retoque, http://xhl.dd1.mytemp.website/digitalizacion-de-un-archivo-de-diapositivas/, donde aprovechamos para hablar del color degradado de las diapositivas viejas, donde se hablaba de la acutancia y de lo conveniente que resulta retocar los bordes de la imagen para presentarlas con mejores contrastes, etc.
En el plano teórico, cuando se inventó y socializó la diapositiva, la finalidad principal era proyectarla sobre una pantalla reflectante o, la mayoría de veces, sobre una pared encalada (yo llegué a proyectar sobre paredes pintadas “al gotelé” o sobre fachadas de casas) Eso implicaba que debía ser muy contrastada para que se viera algo viva, que no apareciera una imagen desvaída. Al mismo tiempo, los colorantes químicos a duras penas conseguían registrar 5 niveles de luz, para entender esto habrá que hacer algo de historia.
Ansel Adams inventó un sistema para medir la luz de una escena y exponer “lo mejor posible” una película (pensad que el sistema digital “ni estaba, ni se le esperaba” y que la película era bastante limitada) El llamado SISTEMA DE ZONAS establecía ONCE NIVELES, desde un “negro total sin detalle ni textura” hasta un “blanco puro”, exactamente igual que el negro, sin detalle ni textura, en aquel tiempo le llamábamos “blanco pelado”. La idea era que, entre nivel y nivel, hubiera el doble de luz, o, dicho de otra manera, un diafragma de diferencia. Durante años, cualquier fotógrafo que se preciara tenía las “cartas de grises y de color”, lo mismo para testar una película que para verificar una iluminación, eran muy normales las fotos con las cartas de control en un rincón, simplemente para estar seguros de “hacer las cosas bien”, seguros de poder presentar una copia lo más fiel posible a la realidad.
Actualmente, con el sistema digital, hacemos algo ligeramente parecido. Establecemos un blanco puro, totalmente iluminado, y un negro total, con cero luz, y lo dividimos en 256 niveles (8 bits) o en 65.536 niveles (16 bits) Está claro que solo tiene de parecido que seguimos midiendo entre negro y blanco, pero los bits nada tienen que ver con los diafragmas. En realidad, los bits solo establecen cuánta delicadeza vamos a establecer entre un gris y los grises anterior y posterior, solo definen escalones para subir del negro al blanco.
De hecho, el fotómetro de la cámara sigue, históricamente, “centrándose en “ZONA VII”, en aquel nivel de gris que Ansel Adams decidió que era el nivel medio de iluminación de aquellos magníficos paisajes de Yellowstone. Pero cualquier sensor de baja gama actual cubre, sobradamente, las ONCE ZONAS de Ansel Adams (tienen más latitud que la película) y, en cámaras de alta gama pueden llegar a registrar ¡hasta 14 zonas! Pero, de todo esto, salvo especialistas, ya ni nos enteramos. La inmensa mayoría de cámaras, compactas, móviles, toda la gama “aficionado”, en fin, la casi totalidad de fotos que se toman actualmente, se disparan en automático, nada que ver con iluminación-revelado-ampliación.
Además, ahora entramos en intentar mezclar “churras con merinas”. Con el proceso químico, negativo o diapositiva, no existía ninguna película que pudiera registrar los once niveles del sistema de zonas. Los mejores negativos de B/N, con los mejores reveladores, llegaban a registrar 7 niveles, el negativo de color, con suerte 6 y la diapositiva entre 5 y 6 (casi siempre 5) Eso significaba que en una misma foto no podía coexistir “el blanco y el negro”. Entonces aparecía el “saber hacer” del fotógrafo. A mano y con cartulinas y mucha habilidad, se copiaban los negativos haciendo “reservas”, alterando los tiempos de exposición del papel, sobre o sub exponiendo partes de la imagen para alterar la copia final, de tal forma que “SI” que aparecían “negros y blancos”. Fue toda una época que ya no existe… ¡pero las diapositivas y los negativos si!… y pretendemos digitalizarlos.
No entraremos en estas técnicas, que algunos, pocos, siguen practicando, pero si que habrá que entender algo de ellas porque escanear una diapositiva, solo escanearla, suele ser un proceso decepcionante, la diapositiva nos aporta TODA SU POBRE INFORMACIÓN LUMÍNICA, información incompleta, por falta de rangos de luz y porque, para compensar nuestra visión, se la contrastó excesivamente.
Repito, una diapositiva era un soporte intermedio, bien para reproducirlo sobre una superficie, “blanca casi siempre”, y con distintos niveles de reflectancia, o bien para reproducirla en papel, a veces como copia directa con técnicas fotográficas i, la mayoría de veces, en papel por técnicas de imprenta.
Nuestro concepto actual de una foto digital es que la veremos en una pantalla que proyectará dicha foto en forma de luz. Hay mucha diferencia entre ver una imagen reflejada o ver “su luz” directamente a los ojos. Para cualquier fotógrafo actual, use la cámara que use, la imagen la lee un sensor capaz de leer desde el negro hasta el blanco, con todos sus niveles de gris, sea en 8 o en 16 bits. Hay que decir que nuestro ojo separa tranquilamente 1000 niveles de gris, lo que en digital deberíamos presentar como 10 bits y que, por nuestra fisiología, cuando juntamos nuestra sensibilidad de conos y bastoncitos más la ayuda de nuestro cerebro, capaz de inventarse luces y colores, podemos llegar a diferenciar varios millones de niveles, nuestro cerebro, en situaciones límite, es capaz de llegar a 24 bits (hablando en digital) Sobre esto también escribimos un artículo en junio del 2020 a raíz de explicar cosas de iluminación http://xhl.dd1.mytemp.website/calidad-de-la-luz-para-fotos-de-naturaleza/.
Volviendo entonces al escaneado de diapositivas, ahora que podemos entender el nivel actual de un simple móvil mandando una foto por WhatsApp, está claro que el sensor digital de cualquier scanner, digitalizando una diapositiva, encima vieja, quizá maltratada, con su superficie química oxidada, este scanner nos dará una imagen de “exactamente la diapositiva que tenemos” y la primera mirada puede ser decepcionante.
Descarto volver a hablar de “limpiar la superficie”, damos por supuesto que rozaduras, cagadas de mosca, pelusillas, manchas, etc., ya están resueltas, en argot, “hemos matado todos los marcianitos”.
También descarto hablar del problema de oxidación de colorantes y el consiguiente cambio de color de la diapositiva, normalmente cambiando hacia un color rojo-violáceo, con cualquier procesador de imagen se corrige con facilidad.
Vayamos directamente a las carencias de blancos o de negros de la diapositiva. Como que la diapositiva no era capaz de abarcar desde “negro a blanco” en diez diafragmas, solo conseguía retener entre 5 y 6, el buen hacer del fotógrafo consistía en exponer “para que saliera lo más importante de la escena”. El fotógrafo decidía si en la escena había mucho sol y había que evitar quemarla o si, al contrario, lo importante quedaba en sombra y era necesario abrir un poco el diafragma para mantener detalles. Como anécdota de los tiempos de la película y de los procesos químicos, la prueba de fuego de un buen fotógrafo era sacar las fotos de boda de un matrimonio de postín, ella de un blanco inmaculado, con un vestido rico en bordados blancos, carísimo, y él en un exquisito traje negro, que no tenía bordados, pero que en las fotos debía verse la “hechura”, cosa solo apreciable por las sombras y arrugas “negras sobre negro”. Por descontado que NUNCA se fotografiaba una boda en diapositiva, siempre en negativo que podía aportar 2 diafragmas más. Menos mal que en negativo siempre quedaba el truco de “exponer el negativo para las sombras y revelar las copias para las luces”.
Escanear diapositivas significa que, con un instrumento digital de precisión, debo ajustar cada una de ellas a un nivel de luz que abarque desde el negro al blanco, ¡de una sola vez!
Menos mal que todos los procesadores de imagen incorporan una herramienta que nos permite alterar los niveles de luz por zonas, aclarar u oscurecer negros o blancos por separado. En digital disponemos del histograma, que no es otra cosa que una gráfica de cada uno de los valores de gris que nos ha dado nuestro sensor (8 o 16 bits) y, en los sistemas digitales, la electrónica nos provee de amplificadores y atenuadores. Gracias a esta tecnología, es relativamente fácil hacer los negros mas negros y los blancos más blancos, o viceversa. Todos los procesadores de imagen nos permitirán variar partes del histograma por separado, sea directamente alterando la curva, sea ajustando luces y sombras por separado, sea reajustando contraste de la imagen.
Gracias a la tecnología, a cada una de las diapositivas escaneadas nos será fácil equilibrar aquellos pobres 5 niveles de gris para que lleguen a verse los 11 niveles de las 11 zonas. No siempre se puede lograr la perfección, a veces se quedan en menos zonas, siempre dependerá de lo bien expuesta que estuviera la diapositiva, pero lo que es cierto que no es solo escanear, aparte de limpiar y ajustar colores, hay que reconstruir los niveles de luz de la escena… siempre en el bien entendido que esta reconstrucción es subjetiva, la escena original igual no la hemos visto nunca, la presuponemos.
Precisamente, porque este reajuste de luces es ficticio, inventado, si escaneáis diapositivas y las limpiáis y reajustáis, hacedlo siempre trabajando a 16 bits. El programa que uséis para retoque deberá “inventarse” niveles de gris. Si le dais lo justo, 8 bits, cabe la posibilidad que no pueda hacerlo y, en vez de mejorar, empeorareis. Mientras que a 16 bits el programa lo tiene más fácil para recalcular (estos programas, en realidad, son matemática pura) Cuando la diapositiva esté perfectamente acabada se archiva a 8 bits, sin problemas y con la mejor calidad posible.
Por descontado que todo este rollo ha sido en clave de gris. La explicación para color es exactamente la misma, solo que la imagen se lee “en tres grises de tres colores distintos”, RGB.
Acabo de releer este “tocho” y veo que hay más cosas que decir, pero también he visto que es denso, muy denso, tanto que pudiera llegar a pesado. Vamos a dejarlo aquí, si aparecen dudas la Fundación está para ayudar. No dudéis en contactarnos si os podemos ayudar, nuestra divisa es DOCUMENTAR Y COMPARTIR.
En otro orden de cosas, si os ha parecido interesante, útil, no dudéis en compartirlo. La Fundación NO ES UN NEGOCIO, la Fundación es un lugar de encuentro donde compartir tanto material como conocimientos. Nuestra intención es buena, pero si no conseguimos darnos a conocer está claro que poco vamos a compartir.
